Toyota Yaris: Cxpi Communication System / System Diagram

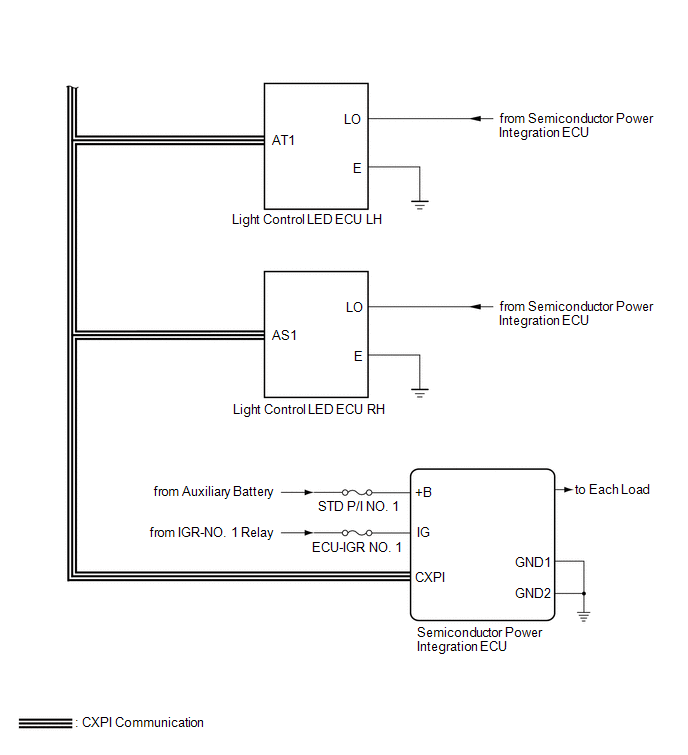

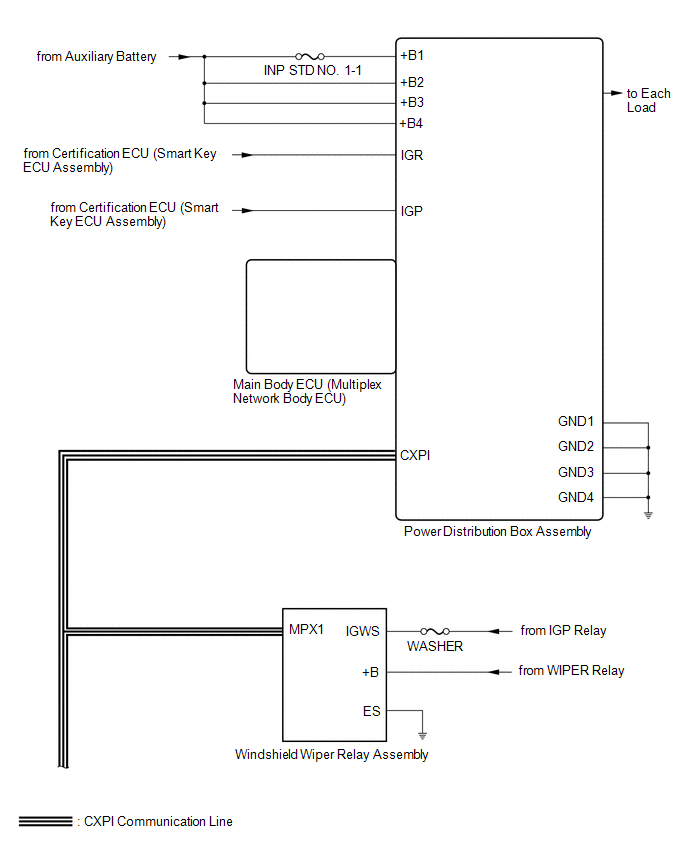

SYSTEM DIAGRAM

PARTS LOCATION ILLUSTRATION
*1 SEMICONDUCTOR POWER INTEGRATION ECU *2 ENGINE ROOM RELAY BLOCK - STD P/I NO. 1 FUSE - INP STD NO. 1-1 FUSE - WASHER FUSE *3 LIGHT CONTROL LED ECU RH *4 LIGHT CONTROL LED ECU LH ILLUSTRATION
*1 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) *2 POWER DISTRIBUTION BOX ASSEMBLY - ECU-IGR NO...
SYSTEM DESCRIPTION CXPI COMMUNICATION SYSTEM DESCRIPTION The multiplex communication system [CXPI] is used for communication systems between body system components...
