Toyota Yaris: Headlight Leveling Switch / Installation
INSTALLATION
PROCEDURE
1. INSTALL HEADLIGHT LEVELING SWITCH

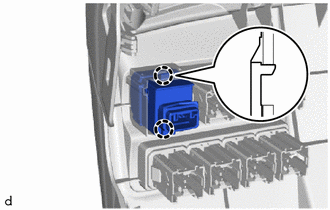

(a) Engage the claws to install the headlight leveling switch. | |
2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY
Click here
3. CONNECT HOOD LOCK CONTROL LEVER SUB-ASSEMBLY
Click here
4. INSTALL NO. 1 INSTRUMENT SIDE PANEL
Click here
5. CONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP LH
Click here
6. CONNECT NO. 1 ROOF HEADLINING MOULDING LH
Click here
7. INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
Click here
8. INSTALL COWL SIDE TRIM BOARD LH
Click here
9. INSTALL FRONT DOOR SCUFF PLATE LH
Click here
10. INSTALL CONSOLE BOX ASSEMBLY
Click here
11. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY
Click here
12. INSTALL SWITCH HOLE BASE SUB-ASSEMBLY
Click here
13. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL
Click here
14. INSTALL CENTER LOWER INSTRUMENT COVER
Click here
